LFT201-E系列剩余電流式電氣火災監控探測器-電氣火災監控探測器

一、概述

　　LFT201-E系列剩余電流式電氣火災監控探測器，簡稱分體式監控探測器，由信號處理模塊(又稱液晶儀表式監控探測器)與*多14路LFT201-C系列剩余電流互感器、4路LFT201-W系列溫度傳感器構成。主要完成與電氣火災監控設備的總線通訊，接收巡檢命令，并將檢測的剩余電流數據、溫度數據和狀態信息回傳上去，同時完成對采集的剩余電流信號及溫度信號進行處理、轉換。剩余電流探測器完成供電線路剩余電流的檢測，溫度傳感器完成監測點溫度信號的檢測，并將剩余電流信號及溫度信號輸入給監控器探測器。

　　剩余電流式電氣火災監控探測器為儀表結構，采用嵌入式面板安裝，剩余電流互感器采用螺釘固定，溫度探測器采用扎帶捆綁或卡扣件固定。

二、設備選型

》監控探測器

本系列監控探測器技術規格可連續連接剩余電流互感器的*大數量，詳見下表：

》剩余電流互感器

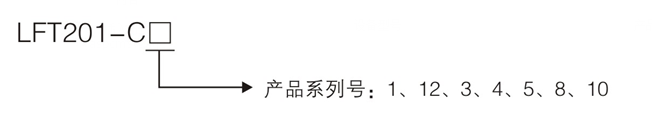

　　產品系列號指本系列剩余電流互感器適用于不同額定電流范圍的配電回路，詳見下表：

三、技術特點

工作電源:AC220V±20PHz；

漏電報警閥值20-1000mA連續可調，監測誤差≤±2%；

溫度報警閥值55-140℃連續可調，監測誤差≤±5%；

可外接4路溫度傳感器，*多實現4路測溫；

剩余電流監測路數：導軌式模塊*大8路，嵌入式儀表*大14路；

RA485通信接口，有效通信距離*大1200m；

液晶顯示；

自身功耗小于0.5W；

使用環境：溫度：-20℃~＋70℃ 相對濕度≤95%，不結露

相關資料：LFT201-L剩余電流式電氣火災監控探測器(方孔形)安裝及使用說明書
