LCS200電纜溫度在線監測系統

一、系統概述

該系統是力安科技基于目前世界*先進的分布式光纖傳感與控制技術自主開發的線性測溫預警系統，是一種高可靠性的電纜安全監測系統。通過采用DTS分布式光纖測溫技術，實現電纜、電纜接頭溫度及其發展趨勢的連續監測，預測電纜可能發生的故障，*大限度地防止電纜安全事故的發生。該系統能夠發現高低壓電纜、電纜端頭及中間頭因絕緣老化或接觸不良導致的的潛伏性故障。

二、系統結構

LCS200電纜溫度在線監測系統主要包括LCZ201監控主機及現場感溫光纜兩部分。系統結構分為兩層：現場溫感層以及上位監控管理層。其中，感溫光纜位于現場溫感層，負責完成現場監測點溫度的感應及信號傳輸；監控主機位于上位監控管理層，負責完成整個電纜溫度的分布式連續采集處理、實時監測、故障診斷分析及報警等功能。

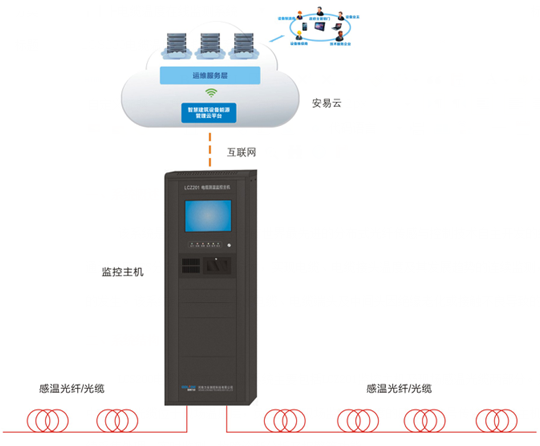

LCS200電纜溫度在線監測系統結構圖

三、工作原理

    該監測系統是是利用光在光導纖維中傳輸時產生的自發喇曼（Raman）散射和光時域反射（OTDR）原理來獲取空間溫度分布信息的。

     當在光纖中注入一定能量和寬度的激光脈沖時，激光在光纖中向前傳播的同時，自發產生喇曼散射光波，喇曼散射光波的強度受所在光纖散射點的溫度影響而有所改變，通過獲取沿光纖散射回來的背向喇曼光波，可以解調出光纖散射點的溫度變化。同時，根據光纖中光波的傳輸速度與探測時間的物理關系，可以對溫度信息點進行定位。

四、系統功能

    LCS200電纜溫度在線監測系統功能上包括安全狀態在線監測、故障診斷、趨勢分析三大部分組成。

具體功能包括對被測點溫度實時連續在線監測，實現過熱故障的早期預警、準確定位，并能在預警、報警時將信息通過短信發到有關負責人的手機上，并提供電話報警；提供溫度超限報警、溫升速率超限報警、火災預警功能；系統能建立每個監測接點或區域的歷史檔案，能根據歷史數據預測分析在不同環境條件下的溫度變化規律，為事故趨勢分析提供依據。

技術特色

    “可視化”是該系統的*大特色。包括狀態監測可視化、故障報警可視化、故障定位可視化及故障分可視化。同時還包括：“光纖探測、會說話、可分析”等顯著特點。其中“會說話”是通過手機短信、電話及語音等報警方式體現的。

LCS200系統所采用的分布式光纖測溫技術具有連續分布、本質安全、測溫精.確、耐高壓、耐腐蝕、抗電磁干擾等優點。

五、系統參數

測溫范圍：－40℃～ +150℃ (使用特種光纖可擴展到+700℃)

測溫長度：：2-10km∕通道

測溫精度： ±1℃

溫度分辨率：0.1℃

定位精度：光纖探頭<5cm；自由展開光纖<1m

采樣速率（空間采樣間隔）：100MHz(1.0m)

通道數量：1、2、4 、6可選

抗電磁干擾性能：符合GB∕T17626IV級的標準規定

工作環境：溫度-20℃～65℃
