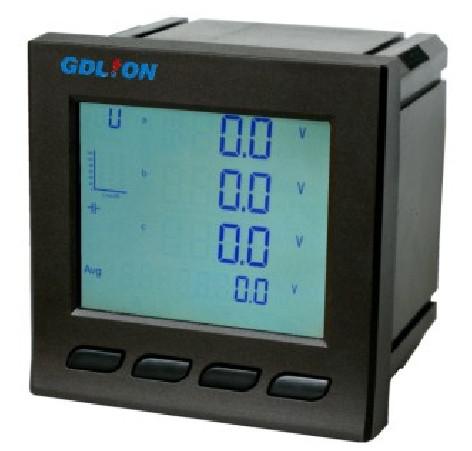

LPM201型M系列多功能電力監控儀表

    該LPM201系列儀表是一款用于中低壓系統 （6～35kV和0.4kV）的智能化裝置，它集數據采集、控制、統計功能于一身，具有基本單回路交流電參量的測量和計算、電能累計、脈沖輸入量累計、故障記錄、2～31次諧波監測、4路開關量輸入監測、2路繼電器輸出、1路模擬量輸出、越限告警等功能。

LPM201型M系列多功能電力監控儀表

一、主要功能

◎ 具有三相電壓、三相電流、零序電流、總有功功率、總無功功率、總視在功率、各相的有功、無功功率、視在功率、總功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度、各相的有功電度和無功電度的測量與計算功能。

◎ 電壓和電流的諧波畸變率（包括總畸變率THD、奇次畸變率、偶次畸變率）、電壓的2～31次諧波分量占有率、電流的2～31次諧波分量占有率、電流的K因數、電壓的基波有效值、電流的基波有效值等的測量與計算功能。

◎ 具有2路繼電器控制輸出。

◎ 具有*大共4路開關量輸入功能；*多可記錄32個開關量SOE事件。

◎ 具有2路電能脈沖輸出，可任意關聯各種電度量。

◎ 正反向總有功電能、四象限無功電能累計；分時電能（4費率，48時段）的正反向總有功電能、四象限無功電能累計。

◎ 正反向總有功*大需量、正反向總無功*大需量及發生時間。

◎ 各相/線電壓、電流、頻率、總/三相功率因數、總/三相有功功率、無功功率、視在功率的*大/*小值及發生時間。

◎ 三相電壓、電流不平衡度。

◎ 電參量與繼電器關聯起來并進行越限告警控制，支持過流、零流、接地、低壓、過壓、低頻、過頻、低功率因數越限告警。

◎ 可當地查看一條回路及開關的各種電參量、運行狀態等；可查看或設定運行參數，進行合、分閘等操作。

◎ 電流變比可編程

◎ 支持三相三線制和三相四線制可選功能，

◎ RS485/ Modbus通訊

◎ 優良的溫度特性和工作穩定性

二、性能指標

◎ 執行標準：GB/T 22264-2008、GB/T 17215-2008

◎ 精度等級：電壓及電流0.2/0.5級，功率及功率因數0.5級，電度1級

◎ 工作電源：165~285Vac，整機功耗＜2VA

◎ 額定輸入：電流1A或5A，頻率50/60Hz

◎ 通訊速率：4800/9600bps

◎ 開關量輸入：*多4路，無源干接點

◎ 繼電器輸出：*多2路，節點容量250Vac/5A，30Vdc/5A

◎ 模擬量輸出：可擴展1 路4~20mA 模擬量輸出

◎ 抗干擾能力：IV級

◎ 工作溫度：-25℃~65℃

三、產品選型
